制造電熔鋯莫來石制品的原料是鋁礬土、軟質粘土、鋯英石，礦化劑為氧化鎂。將上述原料以一定的顆粒配比加入水制成泥料，經壓制、干燥、燒成荒坯。其荒坯配料比為：生礬土64.5%，軟質粘土23%，鋯英石12.5%，水4.5〜5.5%。將燒制的荒坯破碎至40mm左右，置于三相電弧爐內熔融。工作電壓110〜140V，工作電流1100〜1500A，熔融時間2h。熔融時.先將2〜5mm焦炭鋪在電爐底起弧，加入破碎的荒坯料，再加入MgO礦化劑和調整物料化學組成的粉料。物料經1780〜1800℃熔融后可進行澆鑄。為保證制品體積密度大于2.85g/cm3，可進行補澆。

澆鑄好的制品應進行緩冷，并嚴格按照冷卻速度進行冷卻。電熔鋯莫來石制品的理化性能如下：Al2O360%，SiO224%，ZrO27〜9%，熔劑7.5%；體積密度2.85g/cm3，常溫耐壓強度200MPa。

1：制造熔鑄AZS磚的操作要點

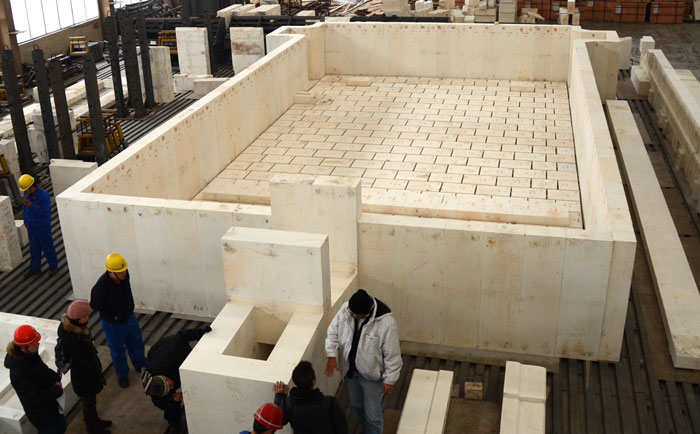

制造焙鑄AZS磚的原料是氧化鋁輕燒料、鋯英石和廢品熟料。

將氧化鋁粉經1100℃輕燒，控制小于0.088mm的細粉占50〜70%分不超過2%。將同種材質的廢品熟料破碎至所需粒度備用。其配料比如下：輕燒氧化鋁粉50.3%，鋯英石精礦46.1%，碳酸鈉2.2%，硼砂1.4%，外加熟料20〜30%。粉料在三相電弧爐內熔融，其工作電流為2200A，工作電壓180V，熔液溫度1800〜1840℃。將熔液澆注在鑄模內，制成容重為3.4g/cm3，ZrO2含量>33%的AZS熔鑄磚。

2：制造AZS燒成磚的操作要點

制造AZS燒成磚的原料是鋯英石、工業氧化鋁（或特級高鋁礬土）。

將鋯英石和工業氧化鋁粉按6:4配制，外加2%MgO。將配合料用振動磨磨細至小于0.04mm備用。將制備的配合料經混練后在300t摩擦壓磚機上壓制荒坯，經1400〜1500℃鍛燒制成熟料。熟料經破碎、粉碎、成型、干燥后在1600℃左右燒成。

3：熔鑄AZS磚為什么會產生開裂？怎樣防止開裂？

原料中的A12O3超過30%時，物料難以熔化，可提高鑄件的開裂率。因此，原料入爐前要測定A12O3含量，使其不超過30%。

熔融時配料的投入方式直接影響熔化。一次投料難以熔透，制品容易開裂；少量多次投料較好。

熔化溫度過高或過低，制品凝固時開裂率高。在實際生產中，實行二次熔煉，即在熔化溫度下熔化物料，此后提高功率，提高精煉溫度，制品凝固時可減少開裂。

澆鑄時澆鑄溫度過高，凝固時收縮率增大，制品內外溫差增大，制品容易開裂。因此，在澆鑄前，�；�3〜5min，使精煉溫度降至澆鑄溫度（約1760℃）再進行澆鑄，可減少制品開裂。此外，制品應放在保溫箱內進行冷卻。入箱溫度不宜太低，例如33#電熔鋯剛玉入箱溫度為1200℃，降溫速度要慢，出箱溫度不應高于300℃。這對減少制品開裂都有好處。
