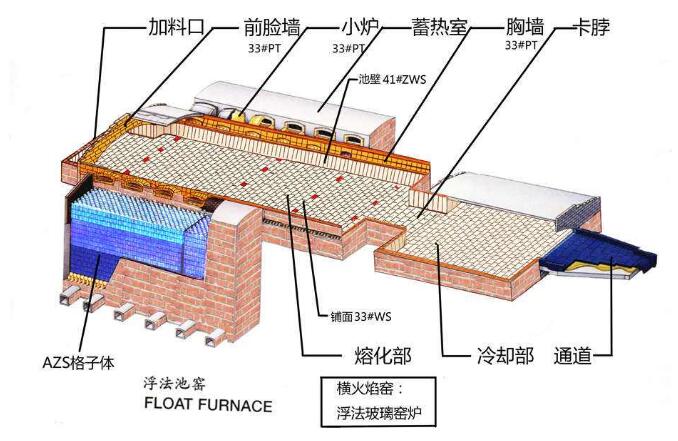

（1）砌體磚縫的要求

按不同部位和使用要求，對(duì)砌體磚縫大小要求以下4類。

特類砌體：磚縫不超過0.5mm。

一類砌體：磚縫不超過 1mm 。

二類砌體：磚縫不超過 2mm 。

三類砌體：磚縫不超過3mm 。

（2）砌體按不同部位和使用要求，采用干砌和濕砌

干砌部位：熔窯底粘土磚、池壁磚、流到池底、池壁及頂蓋、池壁間隙磚、格子體、池底保溫支撐磚垛及卡波分隔墻等。其他不問均需帶泥濕砌。

（3）對(duì)砌筑用泥漿的要求

①不同材質(zhì)的耐火材料使用相匹配的砌筑泥漿，不得混用或錯(cuò)用。

②砌筑前應(yīng)當(dāng)預(yù)砌，以確定不同泥漿的粘結(jié)時(shí)間、黏稠度和用水量。

③調(diào)制不同的泥漿，要使用不同的器具，不能混用，必要時(shí)應(yīng)清洗干凈后在使用。

④調(diào)制泥漿要用清潔水，用水量準(zhǔn)確，調(diào)和均勻（要求用泥漿混合機(jī)）并隨調(diào)隨用，已調(diào)好的水硬性和氣硬性泥漿，不得任意加水或干粉，初凝的泥漿不得繼續(xù)使用。

⑤保存期已過的泥漿不得再使用。

（4）砌體膨脹縫的要求

①膨脹縫須按設(shè)計(jì)要求留設(shè)，任何部位的膨脹縫尺寸與設(shè)計(jì)的誤差不應(yīng)大于2mm。

②膨脹縫內(nèi)不能有任何雜物（包括填充的木板、紙板、草繩等）。

③膨脹縫應(yīng)避開受力部位和鋼結(jié)構(gòu)，窯底膨脹縫應(yīng)有膠帶密封。

④膨脹縫的形式力爭(zhēng)為錯(cuò)縫結(jié)構(gòu)，需卡堵的膨脹縫的設(shè)計(jì)應(yīng)方便卡堵。

⑤接觸膨脹縫的砌體，應(yīng)砌筑耐火材料，不應(yīng)為保溫材料。

（5）熔窯的保溫

①熔窯的保溫層，不得將熔窯鋼結(jié)構(gòu)包裹在其中，要保證鋼結(jié)構(gòu)的通風(fēng)。

②熔窯的拱頂、底、壁、墻體的膨脹縫處不用保溫，熱電偶測(cè)孔及其他觀察孔周圍亦不應(yīng)保溫。

③熔化部池壁液面下200~400mm處不應(yīng)保溫。

（6）砌筑熔窯拱碹的要求

①碹磚泥縫按設(shè)計(jì)要求砌筑，不符合要求時(shí)，必須返工重砌，嚴(yán)禁調(diào)動(dòng)碹胎以改變磚縫，也不可用加大泥縫的方式砌筑，必要時(shí)可加工磚材。

②所有碹磚必須與碹胎緊密吻合，以保證符胎，碹磚大小頭嚴(yán)禁倒置，碹端部破縫磚長(zhǎng)度不得小于150mm。

③碹的中間鎖磚要求帶泥均勻下人，然后將最后一行鎖磚同時(shí)鎖入，碹磚筑完后在碹上灌漿處理。

（7）多種材質(zhì)耐火材料砌筑的墻體，除按設(shè)計(jì)特殊要求咬碴外，墻體均按每5~8行磚咬碴一次，咬碴時(shí)內(nèi)側(cè)磚向外側(cè)咬砌，隔熱材料不可充當(dāng)咬碴材料使用。

（8）熔窯帶泥砌筑的砌體磚縫中泥漿應(yīng)飽滿。磚縫中的泥漿必須與磚面粘合。墻體表面要求用同材質(zhì)泥漿勾縫，并要及時(shí)刮掉砌體表面多余的泥漿。

（9）熔鑄耐火材料應(yīng)按設(shè)計(jì)要求切磨加工，接觸玻璃液相的磚面應(yīng)清砂。燒結(jié)材料接觸玻璃液和火焰的表面，力求不加工，不破壞其表面，可采用選磚分檔的方法，達(dá)到對(duì)磚材外型尺寸的要求。

（10）投料口碹、小爐噴火口碹、小爐碹、墻及底，卡脖碹及熔鑄耐火材料的砌體結(jié)構(gòu)都應(yīng)進(jìn)行砌筑并編號(hào)。

（11）熔窯砌筑時(shí)應(yīng)力避免下列通病。

    墻體錯(cuò)位：重逢：直縫:碹磚大小頭倒置：碹磚張口：碹磚抽簽：碹磚不到位。
