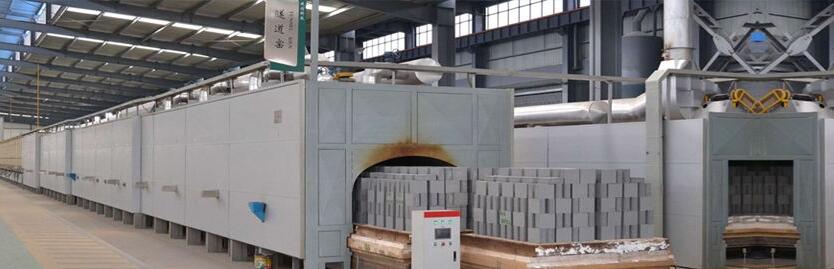

一：隧道窯

1.1隧道窯燒成過程是若干過程的綜合，包括下面五個過程

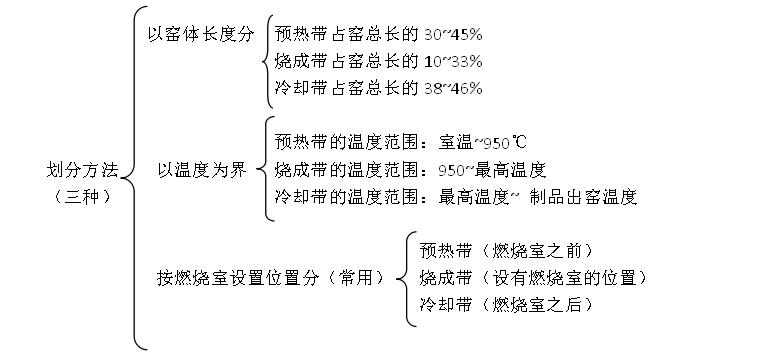

隧道窯內(nèi)，裝有坯體的窯車迎著氣流連續(xù)式或間歇式運動，一般將其分為三個帶。預(yù)熱帶、燒成帶、冷卻帶。按照三帶劃分的三種方法

1.2燒成就是指成型制品的燒制。可劃分以下幾個階段：

（一）在預(yù)熱帶20-200℃階段排除殘余水分。

（二）200-500℃，排除結(jié)構(gòu)水，結(jié)構(gòu)水指粘土礦物中的結(jié)晶水和層間水。

（三）500-600℃，石英晶型轉(zhuǎn)化。

（四）600-1050℃，屬于氧化階段。

（五）1050-1200℃，制品進入燒成帶的還原階段。

（六）1200-1300℃燒結(jié)階段。

（七）1300-700℃，屬冷卻帶的急冷階段。

（八）700-400℃緩冷階段，產(chǎn)品中的石英晶型轉(zhuǎn)化，有體積收縮。須注意窯內(nèi)溫度均勻，使產(chǎn)品均勻冷卻。

（九）400-80℃階段，可以直接風(fēng)冷。

1.3燒成制度須滿足以下三點基本要求：

①、各階段應(yīng)有一定的升溫或降溫速度，不得超過，以免坯體內(nèi)外溫差過大而形成破壞應(yīng)力，同時還應(yīng)考慮到該階段中所進行的物理化學(xué)變化所需要的時間。

②、在適宜的燒成溫度下應(yīng)有一定的保溫時間，以使坯體內(nèi)外溫度趨于一致，保證坯體內(nèi)外

充分燒結(jié)和釉面成熟平整。

③、在某些階段應(yīng)保持一定的氣氛，以保證坯體中某些物理化學(xué)過程的進行。

1.4：  砌窯對耐火材料性能的要求：

①.有足夠的耐火度，在最高使用溫度下不發(fā)生熔化或軟化;

②.在最高使用溫度下，具有足夠的高溫機械強度;

③.在高溫下體積穩(wěn)定;

④.溫度急劇變化時不發(fā)生破裂和剝落;

⑤.在高溫下能承受爐內(nèi)氣氛或材料的侵蝕;

⑥.在高溫下有良好的絕緣性能;

⑦.能保溫，使向外界散失的熱量較少。

現(xiàn)代隧道窯：多采用平吊頂，用異形磚砌筑窯頂，其下沿為平頂或近似平頂。窯頭及窯尾都設(shè)有窯門，為了防止窯頭漏入冷空氣和窯尾漏出冷卻風(fēng)，但有很多不利。

窯車：用來運載制品，窯車在窯內(nèi)構(gòu)成封閉的活動窯底，窯車由金屬車架及其上耐火材料組成。

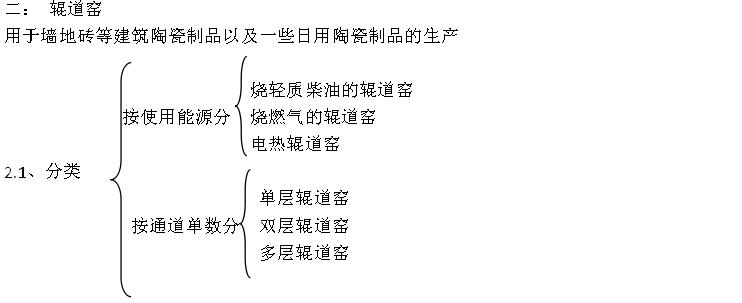

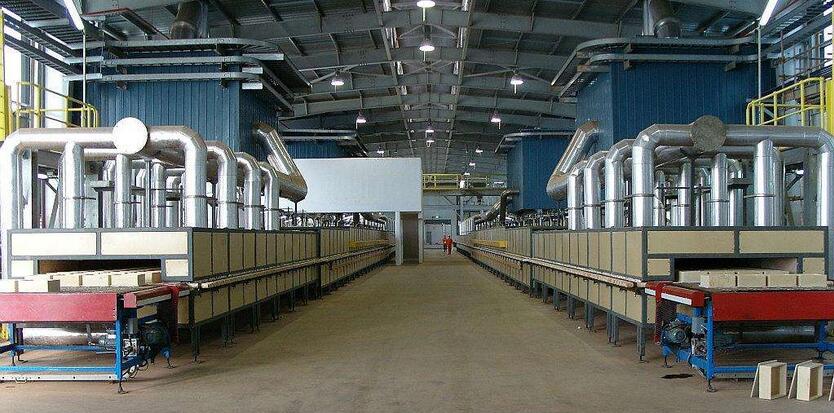

2.2、輥道窯最突出的特點（與隧道窯相比較）

采用輥棒代替窯車作為運載工具。坯件可直接放在輥棒上，也可放在墊板上。

輥道窯主要優(yōu)點有：

①、溫差小：

由于斷面呈扁平形，制品一般為單層燒成，故基本上不存在上下溫差。

輥子的上下能同時加熱，制品裸燒不裝匣缽。傳熱速率加快，窯內(nèi)斷面溫度均勻，故大大縮短了燒成時間。

由于沒有窯車，沒有車下漏風(fēng)，所以也保證了窯內(nèi)上下溫度的均勻；

②、節(jié)能：

取消了窯車和匣缽，輥道窯屬中空窯，窯內(nèi)阻力小，壓降小，故窯內(nèi)的正負(fù)壓都不大，加上無曲封、車封、砂封等空隙，窯體密封性好，大大提高了熱利用率；

③、機械化、自動化程度高：不僅降低了工人的勞動強度，而且保證了產(chǎn)品質(zhì)量的穩(wěn)定，輥道窯能與前后工序連成完整的生產(chǎn)線，大大提高效率；

④、經(jīng)濟效益高：輥道窯占地面積小，結(jié)構(gòu)簡單，建造快（一般不超過三個月），因而見效快，經(jīng)濟效益十分明顯。

⑤、使用的燃料為清潔燃料環(huán)境污染程度降低。

三：輥道窯結(jié)構(gòu)與用耐火材料：

輥道窯用耐火材料：分為窯體材料和輥子材料，所選用耐火材料以輕質(zhì)耐火磚和耐火材料為主。

輥道窯的窯體分節(jié)按模數(shù)設(shè)計，一般以大約2.2m作為一個模數(shù)段，模數(shù)段的長度應(yīng)為輥棒間距的整數(shù)倍。分節(jié)模數(shù)化實現(xiàn)了輥道窯設(shè)計制造的標(biāo)準(zhǔn)化，同時選用不同的模數(shù)可以靈活組成各種窯長、同一型號、多種產(chǎn)能的輥道窯系列。另外，節(jié)間用陶瓷纖維氈子堵塞，既可以作為節(jié)與節(jié)之間的窯封，還可以起到膨脹縫的作用。

窯體采用金屬框架承載結(jié)構(gòu)，內(nèi)襯耐火材料分段預(yù)制，現(xiàn)場組裝。窯頂多采用懸掛式吊頂結(jié)構(gòu)，該結(jié)構(gòu)不但可以減少窯頂?shù)某兄兀�使窯體輕型化，而且取代了老式窯頂采用的大板或拱型磚頂結(jié)構(gòu)，實現(xiàn)了窯爐的寬體化。吊頂結(jié)構(gòu)的橫向推力很小，有利于減少窯內(nèi)氣體的分層現(xiàn)象，但窯爐的使用壽命縮短、溫差增大。

窯道內(nèi)各控制段窯底采用了不同材質(zhì)的隔熱磚擋火墻，同一部位的窯頂設(shè)置了可調(diào)節(jié)的不同材質(zhì)的隔焰板（俗稱擋火板），把窯爐隔成不同溫度段以便于溫度的調(diào)節(jié)和控制。窯爐長度和寬度的確定要根據(jù)所燒坯體的礦物、化學(xué)組成及產(chǎn)能來決定。如果產(chǎn)品配料中所含碳素、有機物和會分解的鹽類較多，就需較長的氧化時間，因而預(yù)熱帶就相對較長；如果要求產(chǎn)品的吸水率較低，就應(yīng)適當(dāng)加長燒成帶。對于特定的窯爐，三帶比例的微調(diào)，還可以通過擋火板/擋火墻的升高或降低、噴槍的前移或后移、底-面排煙比例的改變和窯爐壓力的調(diào)整等來實現(xiàn)
